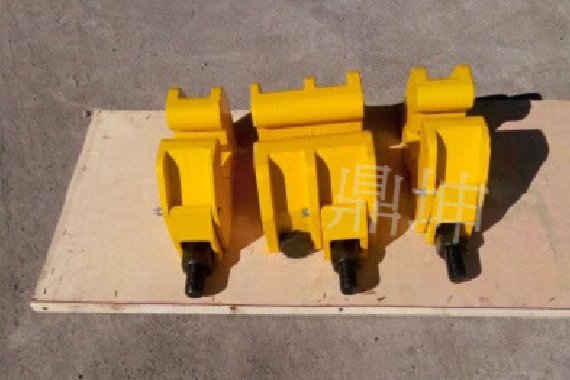

60kg钢轨无孔夹紧装置
60kg钢轨接头无孔夹紧装置适用于钢轨或焊缝发生损伤时的应急处理，以及铺设无缝线路时钢轨临时连接。适用 60kg/m钢轨临时连接，使用该装置，无需在轨腰钻孔，钢轨接头阻力大，并且具有螺母防松装置，使用时操作快捷、安全可靠、维修量小、经济等优点，是理想的钢轨接头夹紧装置。
2、防松两端螺母，但螺母不得与螺栓脱离。
3、敲击鱼尾板与夹体侧面，待夹体松动后放松两端螺母，拆下夹体。
适用钢轨规格：60（kg/m）
安装二副时：安装二副时≥150（KN）
安装三副时：≥340（KN）
60SD 适用于（34-45）mm 的地段。
2、两端螺母同时接近达到额定扭矩左右，三副组合使用时，最后再次复紧中间夹体两端螺母同时接近达到额定扭矩左右。
3、如防松板卡不住螺母，可稍微转动螺母（顺时针）以调整六角螺母的角度，再放下防松板（不允许逆时针调整六角螺母的角度，放下防松板）。
4、拆夹体时，放松两端螺母，但螺母不得直接与螺栓脱离，避免鱼尾板与夹体弹出击伤人体。
5、螺母达到额定扭矩工作下，螺栓与螺母使用次数不得超过 16 次。
6、GWJ-60SD 三副组合使用，该夹紧装置有效工作时间 48 小时。
7、列车按正常速度运行。
操作方法：
本装置可一副或三幅（鱼尾板），也可以二副组合使用，（鼓包作业时先使用轨缝调整器调整轨缝（裂缝）至两边轨枕的距离，扒掉钢轨下面渣，轨腰处放入鱼尾板，夹头凹槽斜面搁置在钢轨底部的斜面入螺栓，同时反复拧紧两端螺母至额定扭矩，放下防松板。拆卸方法：
1、拆夹体时，先翻起防松板，插入拔销固定防松板。2、防松两端螺母，但螺母不得与螺栓脱离。
3、敲击鱼尾板与夹体侧面，待夹体松动后放松两端螺母，拆下夹体。
主要技术参数：
型号：GWJ-60SD适用钢轨规格：60（kg/m）
安装二副时：安装二副时≥150（KN）
安装三副时：≥340（KN）
60SD 适用于（34-45）mm 的地段。
使用注意事项：
1、夹头凹槽斜面一定要搁在钢轨底部的斜面上。2、两端螺母同时接近达到额定扭矩左右，三副组合使用时，最后再次复紧中间夹体两端螺母同时接近达到额定扭矩左右。
3、如防松板卡不住螺母，可稍微转动螺母（顺时针）以调整六角螺母的角度，再放下防松板（不允许逆时针调整六角螺母的角度，放下防松板）。
4、拆夹体时，放松两端螺母，但螺母不得直接与螺栓脱离，避免鱼尾板与夹体弹出击伤人体。
5、螺母达到额定扭矩工作下，螺栓与螺母使用次数不得超过 16 次。
6、GWJ-60SD 三副组合使用，该夹紧装置有效工作时间 48 小时。
7、列车按正常速度运行。
