一、可调斥离道岔钩锁器

1.1 适用范围：

    可调斥离道岔钩锁器适用于道岔斥离尖轨第一、第二、第三、第四、第五和第六点。尖轨斥离当用于第三、第四、第五、第六点时拆掉调整片。

1.2 安装方法：

    ⑴安装可调斥离道岔钩锁器时，应先逆时针方向松开手轮，将钩头褪至螺杆尾部，根据基本轨与尖轨之间距离逆时针方向旋转螺杆至合适位置；

    ⑵将杆体 尖轨底部放入基本轨与尖轨中间，顺时针旋转螺杆，使活动头、杆体分别与基本轨轨底和尖轨内平面密贴；

    ⑶将钩头套入螺杆卡住尖轨轨底，如钩头与尖 不垂直，应调整螺杆，使用螺杆另一定位槽拧紧手轮，即可完成加锁。

    ⑷如尖轨内侧平面与基本轨轨底距离小于30mm时，取下活动头上部调整片。

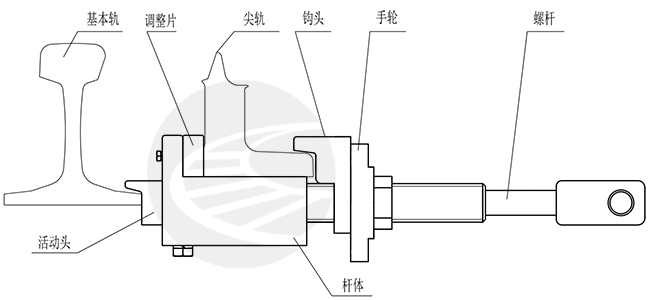

图1.可调斥离道岔钩锁器安装示意图

二、密贴尖轨钩锁器

2.1 适用范围：

    适用于密贴尖轨第一、第二、第三、第四、第五和第六点及心轨第一点密贴。

2.2 安装方法：

    安装密贴尖轨钩锁器时，应先用钥匙打开锁闭装置，将其与手轮脱开，调整手轮至所需要距离。然后将固定钩穿过道岔底部,钩住尖轨轨底，将活动钩头钩 基本轨轨底，用手旋转手轮，拧紧活动钩，再用扳手将螺母加力旋紧，用钥匙将活动钩与手轮锁闭后取下扳手，即可锁定道岔。

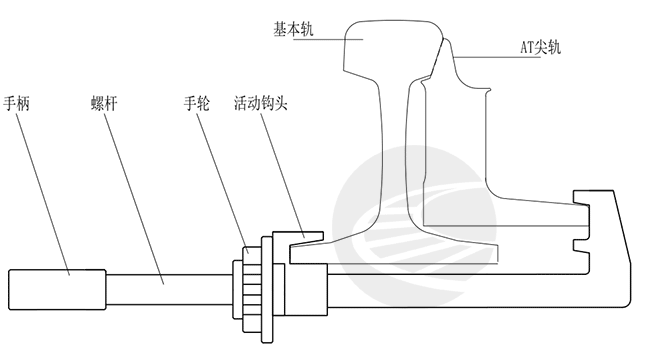

图2.密贴尖轨钩锁器安装示意图

三、可动心轨密贴钩锁器

3.1 适用范围：

    该型号的钩锁器适用于心轨第二点道岔密贴。

3.2 安装方法：

    使用密贴道岔钩锁器时，应先用钥匙打开锁闭装置，将其与手轮脱开，调整手轮至所需要距离。然后将固定钩穿过道岔底部,钩住密贴轨底，将活动钩钩住 轨轨底，用手旋转手轮，拧紧活动钩，再用扳手将螺母加力旋紧，用钥匙将活动钩与手轮锁闭后取下扳手，即可锁定道岔。

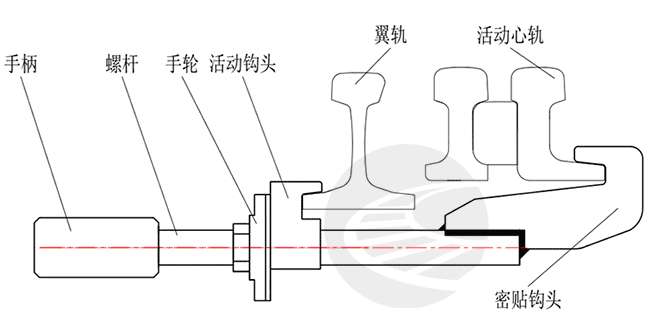

灵蛇网图3.心轨密贴钩锁器安装示意图
