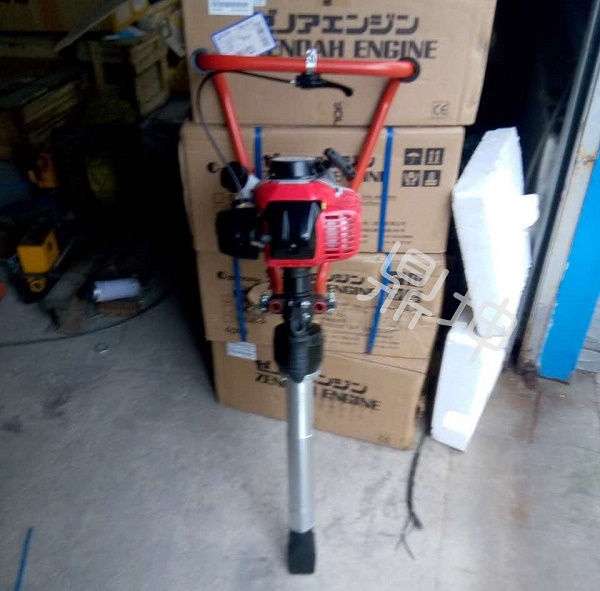

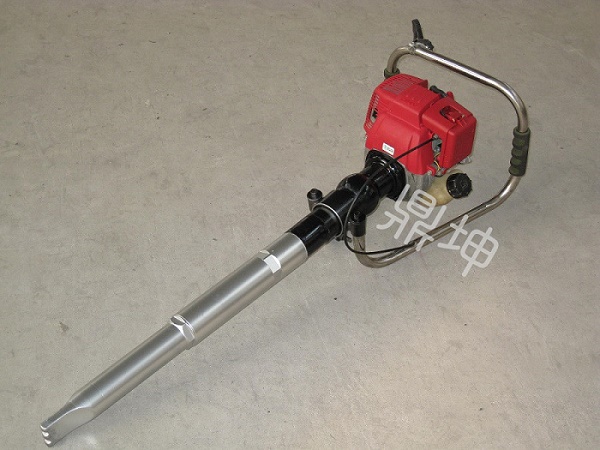

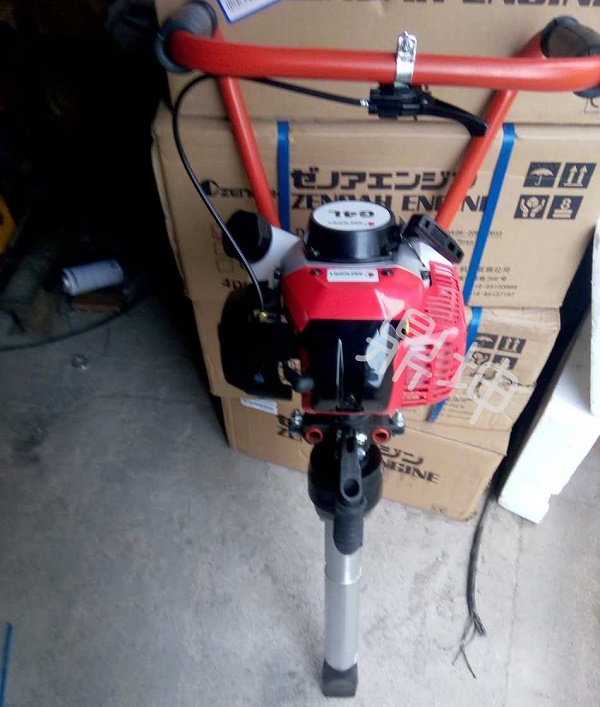

ND-4型手提式内燃捣固镐灵蛇网是铁路道床养护的一种小型养路机械，主要适用于道岔及繁忙线路上利用列车间隔进行的捣固作业，它具有重量轻、体积小、性能优良、坏损率低、上下道方便迅速、操作轻便等优点。

技术参数：

灵蛇网    内燃机：本田GX35

灵蛇网    汽油机油箱容积：0.95L

灵蛇网    输出动力：1.6hp

灵蛇网    振动频率：120-150Hz

    偏心轴旋转速度：8500±500r/min

    使用环境：-5℃-40℃

灵蛇网    汽油机功率：2.0Hp/7000-7500rpm

灵蛇网    外形尺寸：350×360×1030(mm)

    激振力：4200N

灵蛇网    整机重量：14.5kg

基本结构与工作原理：

    本机采用汽油机与捣固棒直接连接的设计，主要由汽油机、减振装置、传动轴、振动体和手把组成。其工作原理为：汽油机经离合器、软轴带动偏心铁，产生振幅实现捣固作业。

基本结构：

    1启动手柄、2汽油机、3手把、4离合器、5减振装置、6捣固棒、7镐头

使用与维护:

    1检查或紧固机器各部螺栓和螺纹连接处，应连接牢固。

    2将汽油和二冲程小松汽油机专用润滑油以50:1的比例混合，并摇拌均匀。

灵蛇网    3将混合汽油灌入汽油机机箱，擦净外表面残留的汽油。

灵蛇网    4向偏心块轴承内注油（30号机械油）。注油时，先从套筒端盖上卸下M6x10内六角螺钉，然后用针管向油孔内注油，注油完毕，再将螺钉紧固。首次注入量为20ml，以后每工作100小时注油一次，每次注油10ml。

    注意：棒内润滑油不可过量，油面高度以不接触到偏心块下端轴承为宜。
