YC-120×2型胶接绝缘夹板拆卸器
发布日期：2024-09-02浏览次数：77

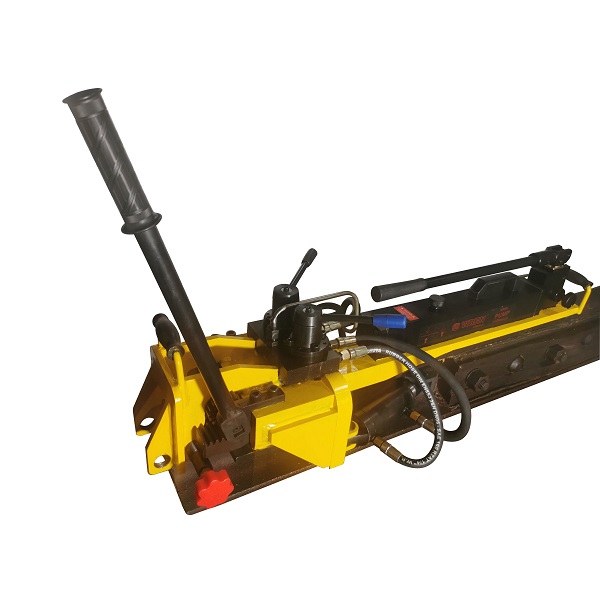

YC-120×2型夹轨式胶接绝缘接头夹板拆卸器是一种用于铁道线路钢轨胶接绝缘接头夹板拆卸的专用机具。
结构组成与使用说明：
该机具采用液压传动结构型式，由主机及手动液压泵站两大部分组成。主机由夹轨装置与推力油缸组成，夹轨装置前端两侧分别设有推力油缸，油缸活塞杆端设有推力契块；夹轨装置两侧分别设有锁定旋钮，对应钢轨接头下部位置。主机与手动高压泵站由高压油管连接。将手动液压泵站上的手动换向阀扳到伸出位，掀动手动液压泵，油缸在压力油的作用下，活塞杆伸出推动契块插入两侧夹板与轨腰腹板胶粘缝隙处。当油缸推力不断增大，契块逐渐被推进达一定深度时，契块向外张力(即拆卸力)则先后将两侧夹板与钢轨分离。该机具由两人协同操作，安装简单方便，工作可靠安全，劳动强度低，作业效率高。
主要技术参数：
| 额定拆卸推力 | 120kN*2 |
| 活塞行程 | 60mm |
| 额定系统压力 | 70 MPa |
| 手压泵手柄操作力 | ≤300N |
| 整机质量(包括液压油) | ≤65kg |
